TFLEX GEN2 COMBI

Volledig geïntegreerde, hoogwaardige tunnelverlichtingsoplossing

Beschrijving

Tunnels & onderdoorgangen

Voortbouwend op de bewezen ervaring van de eerste TFLEX COMBI-serie, tilt deze tweede generatie tunnelverlichting naar nieuwe niveaus van modulariteit, efficiëntie en duurzaamheid.
De vernieuwde architectuur biedt een hoge mate van flexibiliteit, waardoor de optische units en de driverbox kunnen worden geconfigureerd om precies aan te sluiten bij de geometrie en operationele uitdagingen van verschillende soorten tunnels. Deze modulaire aanpak zorgt voor een optimale balans tussen prestaties en aanpasbaarheid, terwijl een verantwoordelijker gebruik van materiaal en energiebronnen wordt bevorderd.
TFLEX GEN2 is meer dan alleen een reeks tunnelarmaturen; het is een end-to-end, volledig geïntegreerde oplossing die armaturen, bekabeling en geavanceerde bediening op afstand combineert in één naadloos systeem. Dit vereenvoudigt de installatie, versnelt de oplevering van projecten en garandeert een betrouwbare, toekomstbestendige werking.

Ga elke tunneluitdaging aan

TFLEX GEN2 COMBI past zich aan de specifieke beperkingen van uw tunnel aan en biedt een zeer modulair ontwerp dat tot drie optische units op één driverbox combineert. Deze flexibiliteit vereenvoudigt het systeemontwerp, ondersteunt een efficiënte installatie en zorgt voor consistente verlichtingsprestaties, ongeacht de geometrie van de tunnel.

Duurzaam door ontwerp

TFLEX GEN2 COMBI is geoptimaliseerd om minder hulpbronnen te verbruiken zonder in te boeten aan prestaties, en helpt zo de ecologische voetafdruk van uw tunnel te verkleinen terwijl het betrouwbare, duurzame verlichting biedt.

Nauwkeurigheid en prestaties

TFLEX GEN2 COMBI maakt gebruik van geavanceerde tunneloptiektechnologie voor een gelijkmatige verlichting, uitstekend visueel comfort en betrouwbare prestaties, waardoor de veiligheid van de bestuurder wordt verbeterd en tegelijkertijd het energieverbruik en de exploitatiekosten worden verlaagd.

Plug-and-play-oplossing

TFLEX GEN2 COMBI biedt gereedschaploze, geïntegreerde connectoren die compatibel zijn met brandvertragende kabels op maat. Deze functie maakt de installatie opmerkelijk eenvoudig en snel, waardoor de operationele kosten en de onderhoudstijd aanzienlijk worden verminderd.

End-to-end expertise in tunnelverlichting

TFLEX GEN2 COMBI is een volledig geïntegreerd tunnelverlichtingsplatform dat verlichting, stroomvoorziening, bekabeling en besturing integreert in een end-to-end-oplossing.
Van fotometrisch ontwerp tot installatie ter plaatse: u profiteert van één betrouwbare partner die de expertise biedt die nodig is om de veiligheid, operationele continuïteit en maximale levensduur van uw tunnelverlichtingsinfrastructuur gedurende de gehele levenscyclus te waarborgen.

Diverse tunnels, eindeloze mogelijkheden

TFLEX GEN2 COMBI is compatibel met OMNIBOX XL- en TFLEX GEN2 DRIVE-driverboxen en past zich aan een breed scala aan tunnelprojectvereisten aan. Deze driverboxen bevatten alle essentiële elektronische componenten, waaronder drivers, overspanningsbeveiliging en besturingsinterfaces, en kunnen nauwkeurig worden geconfigureerd om te voldoen aan de specifieke verlichtingsbehoeften en nalevingsnormen van uw tunnel.
De TFLEX GEN2-oplossing levert nauwkeurige, betrouwbare en toekomstbestendige verlichtingsprestaties voor diverse tunneltoepassingen, voor een veilige en duurzame tunnel op de lange termijn.

Kenmerken

Algemene informatie

Certificering

CE Merk

ENEC gecertificeerd

UL gecertificeerd

RCM mark

Elektrische informatie

Isolatieklasse

Class 1 US

Class I EU

Class II EU

Nominale spanning

277V - 50-60Hz

347-480V – 50-60Hz

220-240V – 50-60Hz

Controle protocollen

DALI-2

RS422 Closed Loop

1-10V

Controle opties

Lumgate

Bijbehorend controlesysteem

Advanced Tunnel Solution (ATS)

Advanced Tunnel System 4 DALI (ATS 4 DALI)

Prestaties

Armatuur outpux flux (lm)

12800 -

90900

Energieverbruik (W)

85.0 -

623.0

Armatuur efficiëntie - tot (lm/W)

174

Optische informatie

LED kleur temperatuur

Neutraal wit 740

Kleur weergave index (CRI)

Behuizing en afwerking

Behuizing

Aluminium

Optiek

PMMA

Lichtkap

Gehard glas

Dichtheid

IP69

Schokweerstand

IK 09

Levensduur

Alle configuraties

100,000 uur - L95

De levensduur kan afwijken afhankelijk van de grootte/configuraties. Neem contact op voor meer informatie.

Afmeting en bevestiging

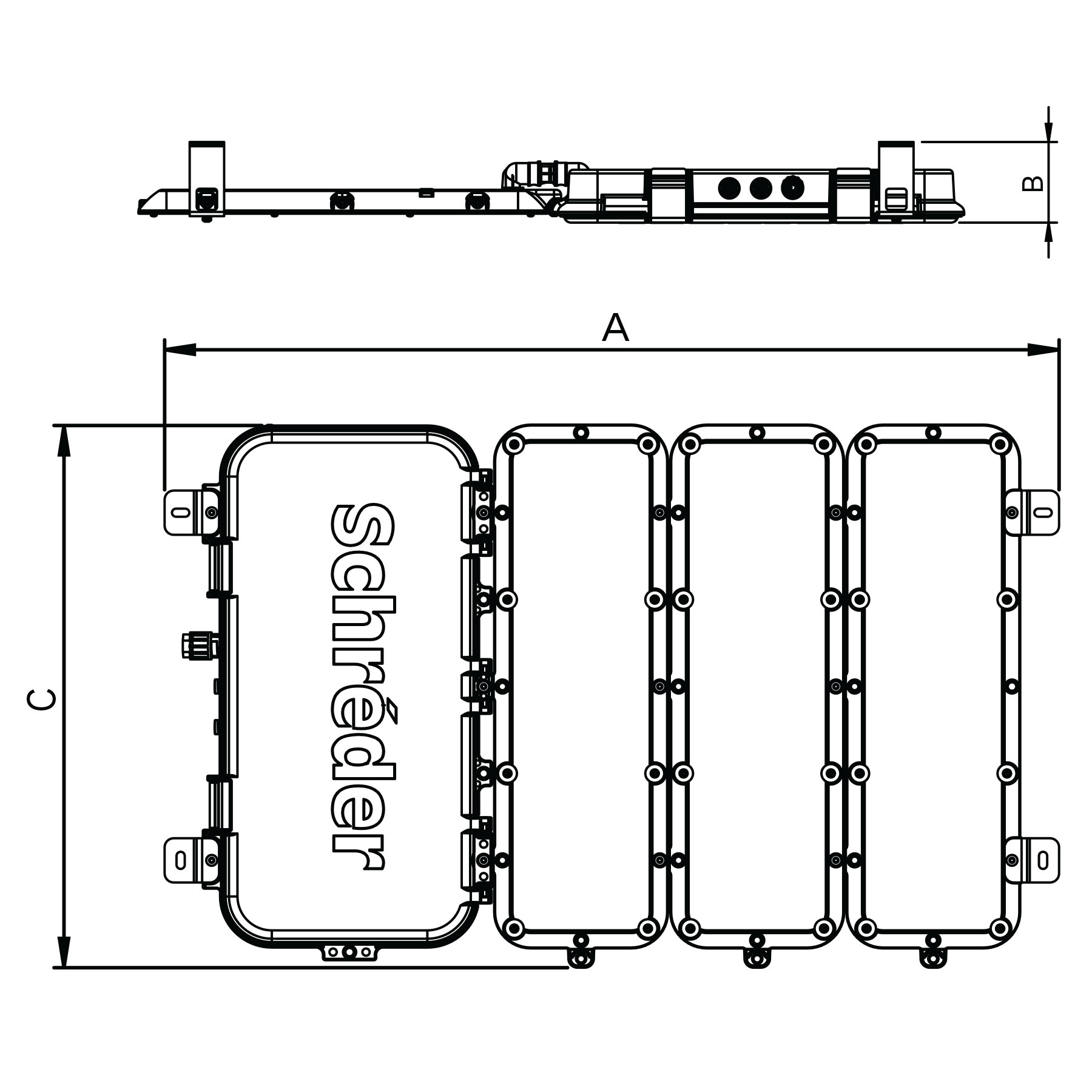

Afmetingen en bevestiging

AxBxC (mm | inch)

TFLEX GEN2 COMBI 1 : 600x115x593 | 23.6x4.5x23.3

TFLEX GEN2 COMBI 2 : 600x115x785 | 23.6x4.5x30.9

TFLEX GEN2 COMBI 3 : 600x115x978 | 23.6x4.5x38.5

Gewicht (kg | lbs)

TFLEX GEN2 COMBI 1 : 13.7 | 30.1

TFLEX GEN2 COMBI 2 : 18.3 | 40.3

TFLEX GEN2 COMBI 3 : 22.8 | 50.2

Montagemogelijkheden

Opbouwmontage

Aan de muur gemonteerd

Download alle specs

Verbeter de veiligheid in tunnels met nauwkeurige regeling

Ontdek de kracht van Advanced Tunnel System 4 (ATS 4) voor compleet tunnelverlichtingsmanagement. ATS 4 is ontwikkeld in samenwerking met Phoenix Contact en biedt nauwkeurige afstandsbediening, aanpassing van verlichtingsniveaus en een snelle reactie op gebeurtenissen in de tunnel. Uitgeruste armaturen zorgen voor de veiligheid van mensen, terwijl robuuste industriële communicatie en PLCnext-technologie het energieverbruik optimaliseren. Investeer in veiligheid en efficiëntie met ATS 4 en maximaliseer het rendement op uw investering.

Ontdek ATS 4-oplossingen

Controlesystemen

TFLEX GEN2 COMBI-besturingsopties

TFLEX GEN2 is ontworpen voor integratie met de nieuwste besturingssystemen voor tunnelverlichting en is volledig compatibel met het Advanced Tunnel System 4 (ATS 4). Dit systeem past de verlichtingsniveaus automatisch aan door middel van nauwkeurige dim- en schakelacties van elk armatuur, waarbij het in realtime reageert op belangrijke tunnelparameters zoals natuurlijk licht en verkeersomstandigheden.
Deze slimme regelingsmogelijkheid helpt u het energieverbruik te optimaliseren, een veilig zicht te behouden en consistente verlichtingsprestaties te garanderen. Het draagt bij aan het creëren van een veiligere, efficiëntere en comfortabelere tunnelomgeving voor elke gebruiker.

Control link

Alle Controleopties

Installatie en Onderhoud

Flexibele configuraties

TFLEX GEN2 COMBI maakt een flexibele aansluiting mogelijk van maximaal drie optische units op de driverbox, TFLEX GEN2 DRIVE. Deze flexibiliteit maakt op maat gemaakte verlichtingsconfiguraties mogelijk voor elk type tunnel. Het ondersteunt ook verticale wandmontage, een ideale oplossing voor tunnels met een beperkte plafondhoogte of moeilijke toegang voor onderhoud.

Plug-and-play-filosofie

De driverbox is zonder gereedschap toegankelijk via een vergrendeling. Gereedschapsloze connectoren en CPR-conforme, brandwerende kabels verkorten de installatietijd aanzienlijk en verbeteren de kwaliteit en betrouwbaarheid van de infrastructuur.
